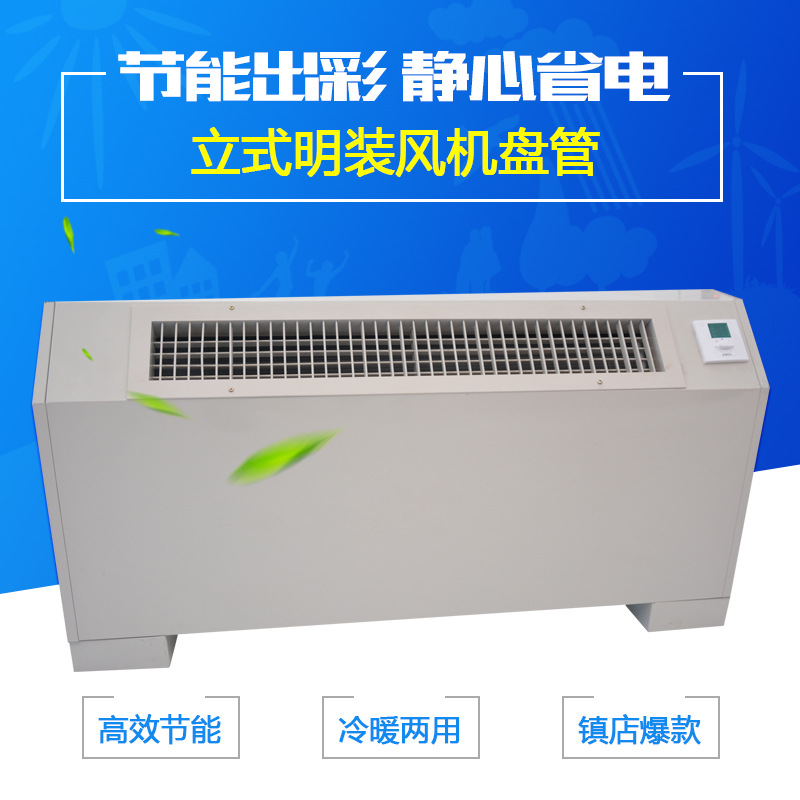

金光FP-136立式明裝斜出風風機盤管安裝

金光FP-136立式明裝斜出風風機盤管安裝

1，機組應由熟練該類產品及本地相關規定的專業人員安裝。

2，為了排除搬運中可能造成的意外情況，安裝前應對機組盤管進行(1.0Mpa)的探漏檢驗。

3，進行安裝之前，首先檢查前期的準備工作是否就緒，如風管、水管、電線接口以及機組固定螺桿等。

4，立式機組安裝在水平地面上;臥式機組進行吊裝，建議客戶采用直徑6-8MM全螺紋螺桿配合平墊圈、彈簧墊圈和螺母進行固定，機組吊裝應保持牢靠，吊裝點應緊固且需有足夠強度以承受機組運行重量及運行時的振動，吊裝機組時應確保水盤坡向排水管5°以上，以利于冷凝水外流。

5，機組安裝時，水管和機組的連接建議采用撓性接管和生膠帶密封，管道連接時不可用力過猛，扭力不應超過205.6N.M，避免扭裂漏水。

6，機組的進水管上應安裝水過濾器，以免污物堵塞盤管;機組進水應該要經過軟化處理，以保證盤管的換熱效率。

7，機組進出水管道應裝有閥門，一調節水流量及檢修時能夠切斷水源;管道應預保溫，以免闡釋冷凝水泄露。

8，冷凍水水泵進口處需安裝過濾器，以免贓物堵塞盤管。

9，對于不帶空氣過濾器的機組，請在回風口處安裝過濾網，以防止塵埃堵塞盤管翅片，確保換熱效果。

10，接線前，請檢查電源的電壓、頻率及相數是否與機組要求一致，電源電壓偏差不超過額定電壓的10%。電源和開關連接應嚴格按照電氣原理圖進行，接地線應可靠連接。接線圖如下所示:

11，嚴禁多臺機組共用一個溫控器進行控制。

12，立式明裝機組的安裝:將機組在地面固定。注意調整水平，使水盤的排水方向形成5°左右的傾角，以便于排水。機組兩側預留有足夠的空間，方便駁接機組水管及電源線。清洗或更換過濾器時，將過濾器朝上推10mm左右，然后往回風口方向水平朝下拉出過濾器。
